DR-A series

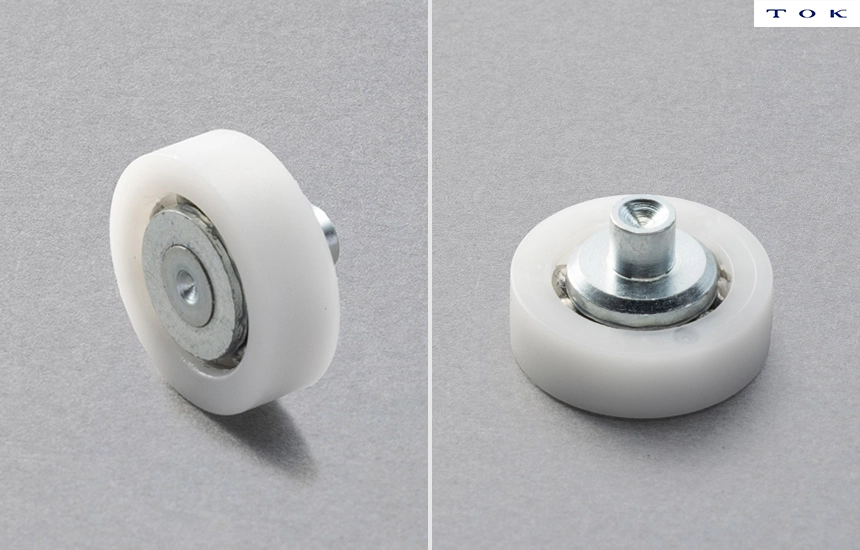

Flat and rivet plastic bearings| DR-A

詳細な寸法値はカタログを参照下さい。

Model	Boundary dimensions　[mm]
Model	D	d1	B	C	L	d2×θ	Da	Part No.
1	16	4	5	0.5	3.5	Φ3×100°	9.0	DRS-16-A0.5
1	16	4	5	1	3.5	Φ3×100°	9.0	DRS-16-A1
2	19	5	6	0.5	3.5	Φ4×120°	8.2	DR-19-A0.5
				1		Φ4×120°		DR-19-A1
				2		Φ4.4×120°		DR-19-A2
	22		7	0.5	3.5	Φ4.4×120°	9.5	DR-22-A0.5
				1	3.4	Φ4.4×90°		DR-22-A1
				2	3.5	Φ4×90°		DR-22-A2
	26			0.5	3.5	Φ4.6×90°	9.5	DR-26-A0.5
				1		Φ4.6×90°		DR-26-A1
				2		Φ4×120°		DR-26-A2
	30			0.5	3.5	Φ4×120°	9.5	DR-30-A0.5
	30			1	3.5	Φ4.6×90°	9.5	DR-30-A1

製品名の記号解説について更に詳しく知りたい方は、こちらの呼び番号の構成をご覧ください。

No	項目	記号	内容
①	アウターレース材質記号	D	ポリアセタール樹脂
②	アウターレース形状記号	R	フラット形状
③	リテーナ又は総ボールタイプ	省略	リテーナタイプ（ホリプロピレン樹脂）
③	リテーナ又は総ボールタイプ	S	総ボールタイプ
④	アウターレース外径寸法	–	（数値で掲載）
⑤	ボール材質記号	省略	炭素鋼球
⑥	インナーレース形状記号	A	カシメ軸
⑦	インナーレース材質記号	省略	炭素鋼（メッキ処理）
⑧	内径・取付けすきま寸法	–	（図のＣ寸法を数値で掲載）
